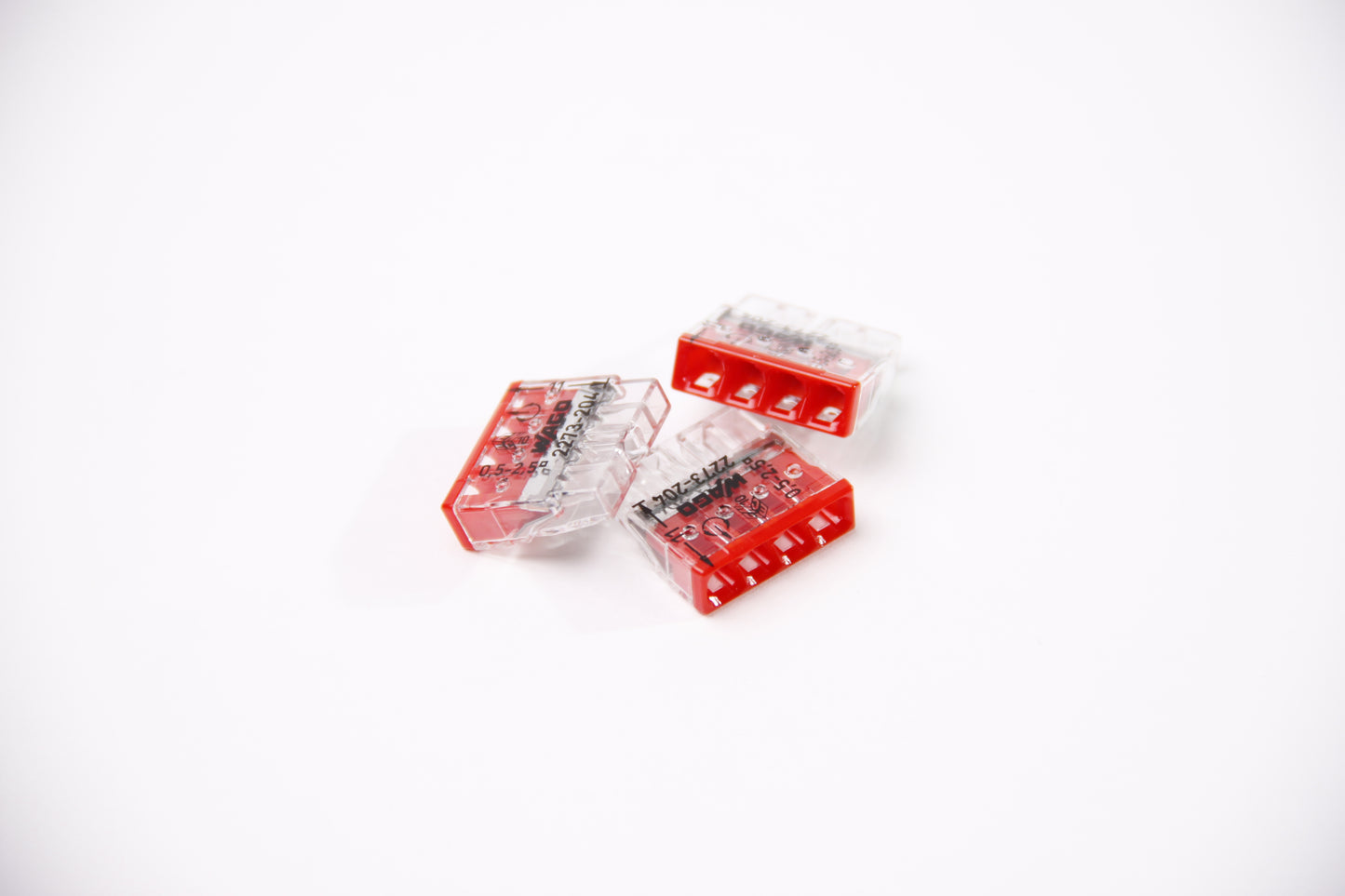

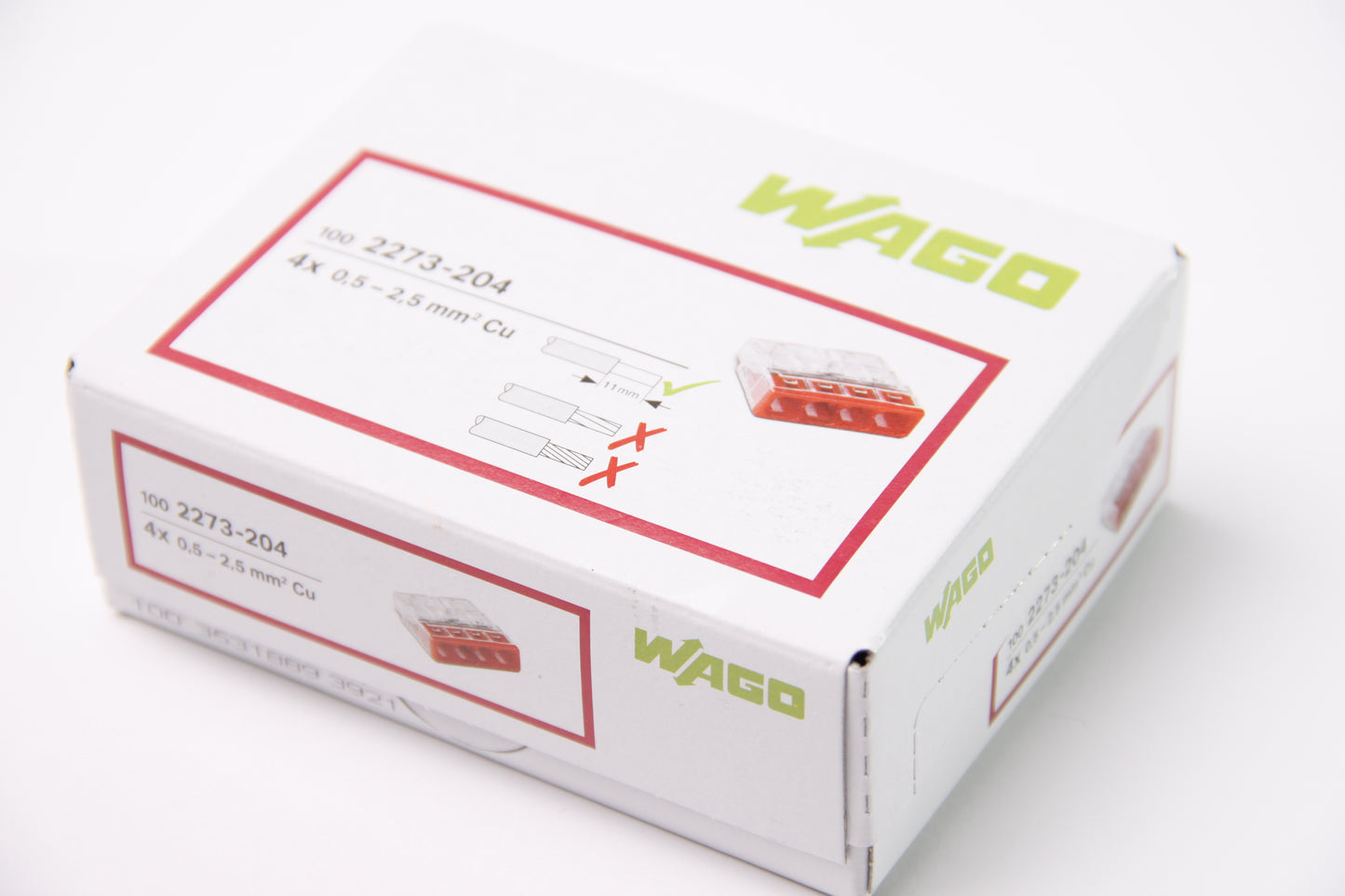

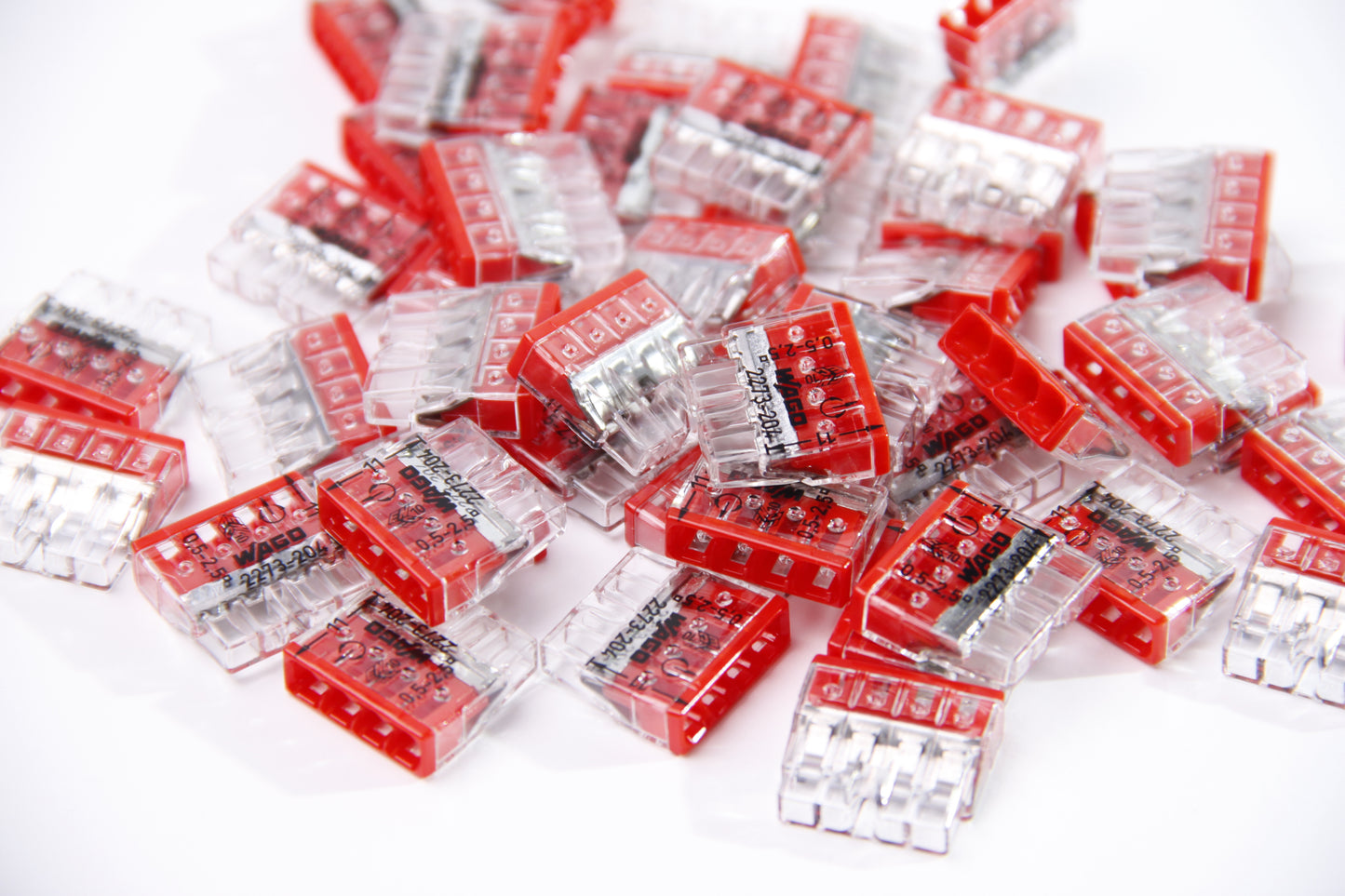

WAGO 2273 204 4x2,5 мм КОМПАКТ

ШВИДКА ДОСТАВКА

З'єднувач для проводу, для проводу, 1 шт

ДОЛЯ

Швидкі з'єднувачі використовуються для з'єднання проводів як в електроустановках під, так і в поверхневому монтажі.

Завдяки надійній системі монтажу Push Wire підключення кабелів відбувається надзвичайно швидко та професійно.

ТЕХНІЧНІ ПАРАМЕТРИ

• діапазон перетину дроту: 0,5 ... 2,5 мм2,
• для монтажних коробок,
• 4-провідний,
• колір корпусу: прозорий,
• колір обкладинки: червоний,
• температура навколишнього середовища не більше 60 °C,
• можливість вільного з'єднання проводів різного перетину,
• для мідних або алюмінієвих проводів

ЕЛЕКТРИЧНІ ПАРАМЕТРИ

• Номінальні параметри відповідно до IEC/EN 60664-1
• Номінальні параметри відповідно до IEC/EN 60998
• Номінальна напруга (II/2) 450В
• Номінальна імпульсна напруга (II/2) 4 кВ
• Номінальний струм 24А
• Загальна кількість терміналів: 4
• Кількість потенціалів: 1
• Клас горючості згідно UL 94 V2
• Пожежне навантаження 0,022 МДж
• Вага 1,3г

РОЗМІРИ

• Ширина 18 мм
• Висота 5,8 мм
• Глибина 16,7 мм

ВСТАНОВЛЕННЯ

Ізолюйте одножильний кабель відповідно до розмірів, надрукованих на роз’ємі:

Розмістіть дроти в роз’ємах так, щоб дріт доходив до кінця труби, а ізоляція заповнювала весь простір вічка, розташованого на стороні роз’єму без друку. Середній провід показує неправильну збірку:

Від'єднання кабелю: міцно візьміться за роз'єм і обережно витягніть розібраний кабель з роз'єму, повертаючи його по черзі ліворуч і праворуч:
