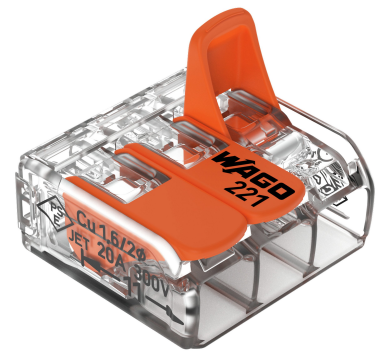

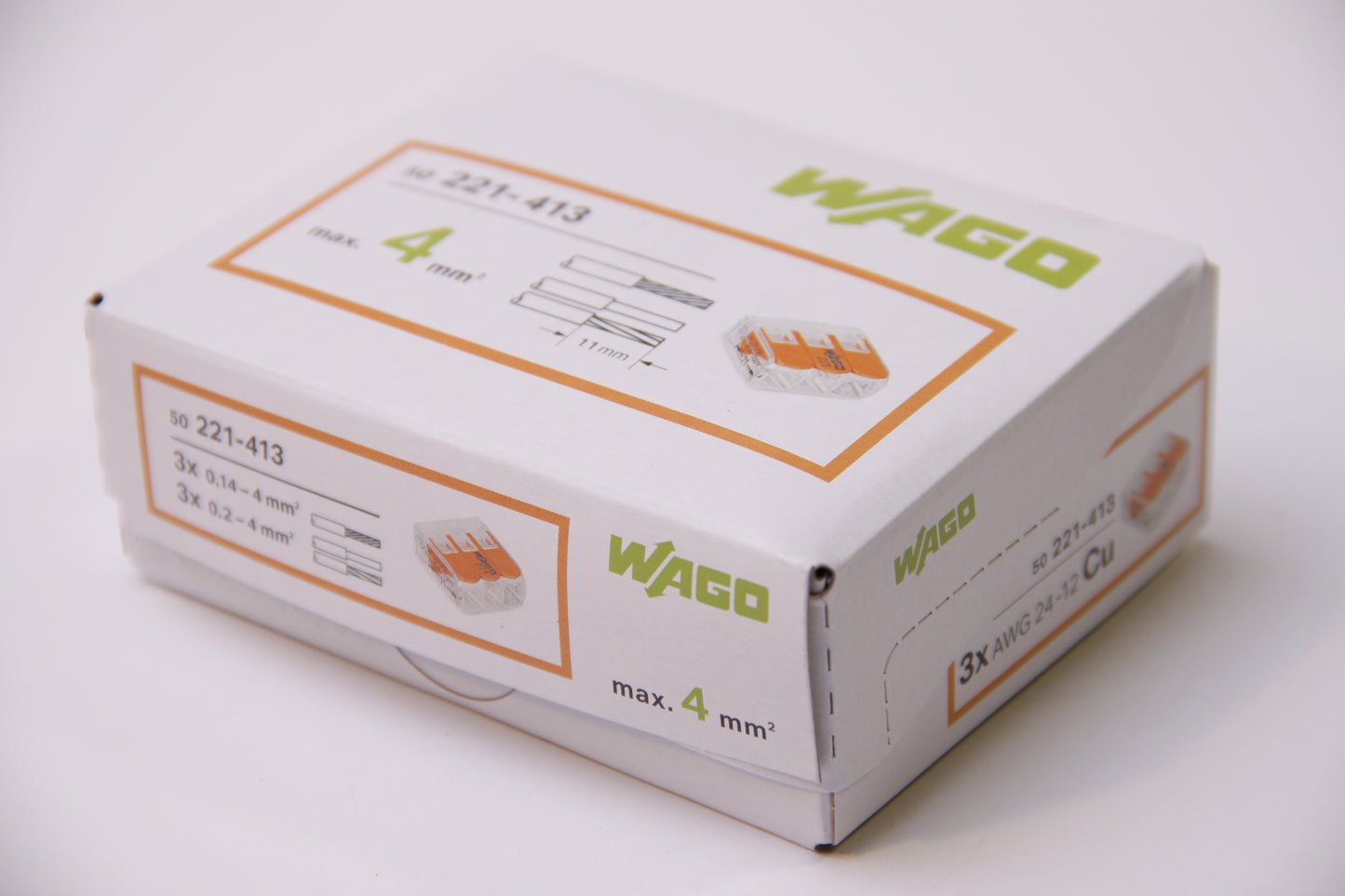

З'єднувач Wago 221 413 важіль 3х4 мм, 1 шт

монтажний ніпель COMPACT; для всіх видів проводів; максимум 4 мм²; 3-провідний; з важелями

Номінальні параметри відповідно до IEC/EN 60664-1

номінальні параметри відповідно до EN 60664

номінальна напруга (II/2) 450 В

номінальна імпульсна напруга (II/2) 4 кВ

номінальний струм 32А

параметри відповідно до UL 486C:

номінальна напруга UL (група використання C) 600 В

Номінальний струм UL (група C) 20 A

Основні переваги:

• Просте управління: підніміть важіль, вставте трос, опустіть важіль
• Доступні 2-, 3- та 5-провідні версії
• Зручний монтаж проводів перетином від 0,14 до 4 мм²
• Монтаж одножильних, багатожильних та багатожильних кабелів
• Економія часу для монтажників і виробників обладнання
• Швидке підключення потужних пристроїв
• Безпека при прокладанні довгих кабелів з великим перетином
• Перехідник кріпильний для кріплення згідно стандарту - уточнюйте у продавця

Параметри терміналу:

• загальна кількість клем 3
• загальна кількість потенціалів 1

ВЛАСТИВОСТІ:

• Техніка підключення кабелю CAGE CLAMP®,
• спосіб відкриття затискача: Важіль,
• матеріал з'єднувального проводу мідь,
• номінальний переріз 4 мм²,
• суцільний провід 0,2 … 4 мм²,
• багатожильний провід 0,2 … 4 мм²,
• багатожильний провід 0,14 … 4 мм²,
• довжина зачистки дроту 11 мм.

Розміри:

• ширина 18,8 мм,
• висота 8,6 мм,
• Глибина 18,8 мм.

Матеріальні дані

• прозорий колір,
• клас горючості згідно з UL 94 V2,
• пожежне навантаження 0,048 МДж,
• помаранчевий колір елемента відкривання затискача,
• вага 2,5 гр.

Екологічні умови

• температура навколишнього середовища (експлуатація) +85 °C,
• довготривала робоча температура максимум 105 °C,
• Маркування T відповідно до EN 60998 T85.

Установка:

Зачистіть дріт на довжину 11 мм. Лінійка розташована на бічній стінці.

Відкривши роз’єм за допомогою вибраного важеля, вставте зачищений провід у роз’єм так, щоб він простягався до кінця труби:

Помістивши провід в канал роз'єму, опустіть важіль, щоб не змінити положення дроту:
