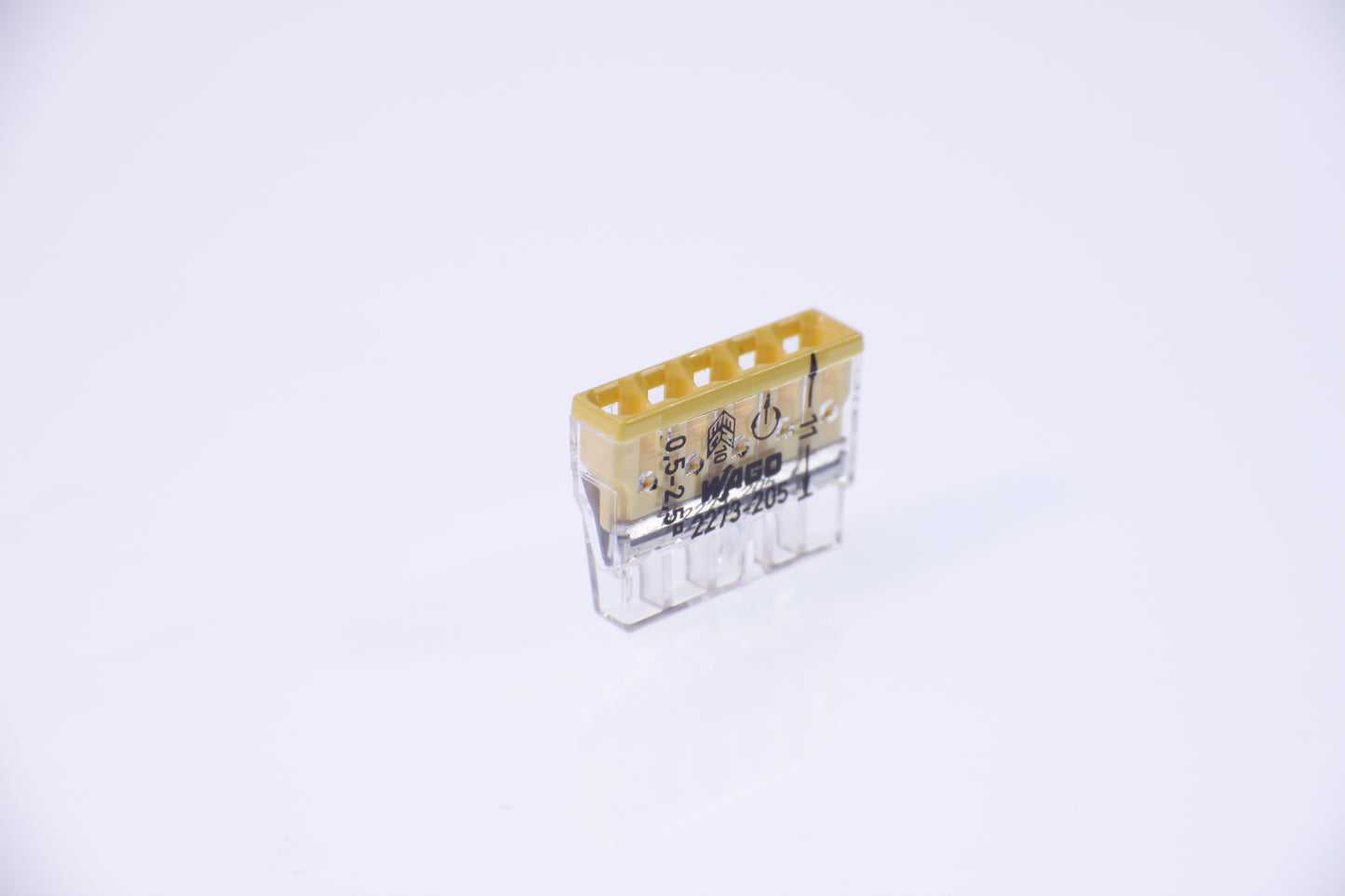

WAGO 2273 205 COMPACT

Złączka do przewodów, do drutu.

PRZEZNACZENIE

Szybkozłączki stosowane są do łączenia przewodów drutowych w instalacjach elektrycznych zarówno pod- jak i natynkowych.

Dzięki niezawodnemu systemowi montażu Push Wire, łączenie przewodów przebiega niezwykle szybko i profesjonalnie.

PARAMETRY TECHNICZNE

• zakres przekroju przewodów: 0,5 ... 2,5 mm2,
• do puszek instalacyjnych,
• 5-przewodowe,
• kolor obudowy: przezroczysty,
• kolor pokrywy: czerwony,
• temperatura otoczenia maks. 60 °C,
• możliwość dowolnego łączenia przewodów o różnych przekrojach,
• do przewodów drutowych miedzianych lub aluminiowych

PARAMETRY ELEKTRYCZNE

• Parametry znamionowe wg IEC/EN 60664-1
• Parametry znamionowe wg IEC/EN 60998
• Napięcie znamionowe (II/2) 450V
• Znamionowe napięcie udarowe (II/2) 4 kV
• Prąd znamionowy 24A
• Łączna liczba zacisków: 5
• Liczba potencjałów: 1
• Klasa palności wg UL 94 V2
• Obciążenie ogniowe 0,022 MJ
• Masa 1,5g

WYMIARY

• Szerokość 22 mm
• Wysokość 5,8 mm
• Głębokość 16,7 mm

MONTAŻ

Przewód jednodrutowy odizolować na długości zgodnej z wymiarem nadrukowanym na złączce:

Umieścić przewody w złączach, tak aby drut sięgał końca kanału, a izolacja wypełniła całą przestrzeń wizjera umieszczonego po niezadrukowanej stronie złączki. Środkowy przewód pokazuje montaż nieprawidłowy:

Odłączenie przewodu: uchwycić mocno złączkę, a demontowany przewód przekręcając naprzemiennie w lewo i prawo delikatnie wyciągnąć ze złącza:
